Что такое байонет и зачем он нужен

Содержание Важная деталь фототехники Функции байонета Классификация байонетов Виды байонетов Как подобрать объектив Резюме

Разберемся, что такое байонетное соединение, из чего оно состоит и зачем нужно.

Важная деталь фототехники

Байонет фотоаппарата — это крепление, с помощью которого корпус камеры соединяется с объективом, а также обеспечивается питание и передача данных между элементами. Такая крепежная система предусмотрена во всех моделях со сменной оптикой. Благодаря байонету на фотоаппарат можно устанавливать объективы разного типа и аксессуары.

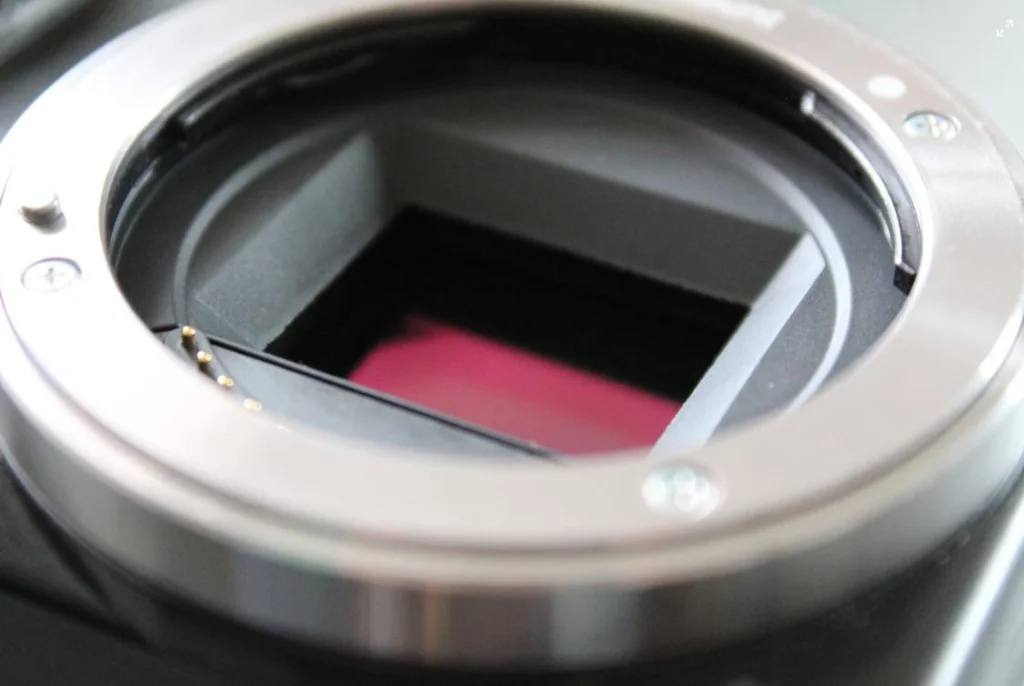

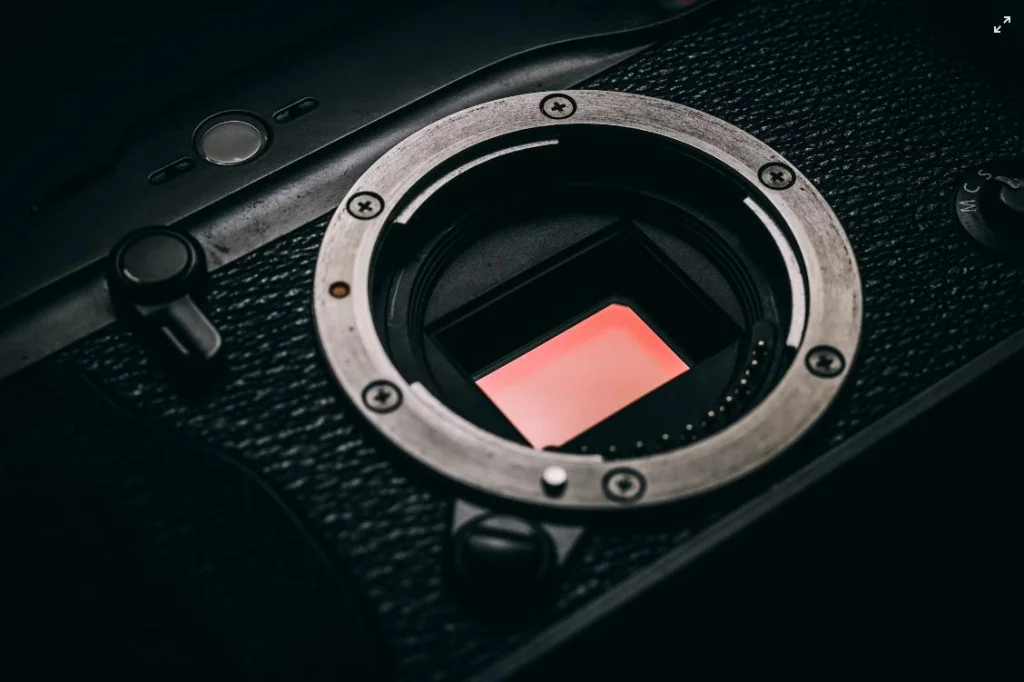

Деталь расположена на передней части корпуса и представляет собой металлическое кольцо с контактами, внутри которого находится затвор или зеркало камеры. Такой же кольцевой элемент расположен на сменном объективе.

Система крепления состоит из нескольких компонентов:

Кольца-фиксатора — наружного кольцевого соединения со штифтами или зубцами. Фиксирует объектив к камере.
Кольцевого разъема, внутрь которого вставляется байонет объектива.
Контактов — электрических элементов, предназначенных для передачи сигналов.
Уплотнителя — защитного элемента, предотвращающего попадание пылевых частиц.
Замка — механизма фиксации оптики на корпусе фотокамеры. Чаще всего представлен в формате кнопки для быстрой установки или снятия.

Байонет защелкивается механически, что гарантирует прочную фиксацию объектива. В некоторых моделях предусмотрено защелкивание с дополнительным движением — поворотом кольца или нажатием специального рычага.

Байонетное крепление блокируется механически за счет подпружиненного штифта. Штифт фиксирует объектив в правильном положении, позволяя быстро устанавливать и снимать оптику, когда это необходимо. От корректности взаимодействия всех компонентов зависит не только надежность соединения, но и передача данных, необходимых для активации всех доступных опций фотокамеры.

Функции байонета

Какие функции выполняет байонет фотоаппарата:

надежное и безопасное механическое крепление оптики и фильтров;
электронное соединение — передача данных об автофокусе и стабилизации изображения, а также управление диафрагмой;
защита от попадания влаги и пыли;
закрепление удлинительных колец, переходников, вспышек и других аксессуаров.

Крепления фотокамер разных производителей отличаются по конструкции. Поэтому использовать объектив одного бренда для фотоаппарата другого затруднительно. Закрепление объектива на корпусе другой марки возможно лишь с помощью специальных переходников. Но в этом случае такие функции, как автофокусировка и электронная настройка диафрагмы, могут быть недоступны.

Классификация байонетов

По каким параметрам отличаются между собой байонеты разных объективов:

Направление установки. Большинство оптических элементов закрепляют поворотом по часовой стрелке. Но встречаются модели, например, у Nikon, которые нужно поворачивать в обратном направлении.
Размер крепления. Здесь учитывается внутренний диаметр горловины без выступов, внешний (полный) диаметр байонетного крепления, а также расстояние между фланцами (рабочий отрезок).

Чтобы установить на фотоаппарат сменную оптику (например, насадку Godox FLS5), важно подобрать вариант с подходящим механизмом. Поскольку байонет соединяет линзы и камеры не только механически, но и электронно, для корректной синхронизации параметров съемки стоит приобретать технику с креплениями одинакового вида.

Виды байонетов

Существует несколько типов байонетов, отличающихся по длине рабочих отрезков и размеру матрицы. Рабочий отрезок — расстояние от плоскости крепления оптики до матрицы (пленки). Это важная рабочая характеристика байонета, поскольку определяет механическую совместимость элементов.

У каждого бренда существует своя маркировка для определения типа байонета.

Байонеты F, (FX, DX)

Такие крепления характерны для техники Nikon. Байонеты камер с рабочими отрезками 46,5 мм и матрицами 36 × 24 мм легко комплектуются с большинством фирменных объективов.

Байонеты EF, EF-S

Крепления этого типа установлены на фототехнике Canon — на полнокадровых и малоформатных зеркальных камерах. Рабочий отрезок EF равен 44 мм, а размер матрицы составляет 36 × 24 мм.

Байонеты EF-S разработаны для использования с оптикой серии EOS с уменьшенной матрицей. Рабочий отрезок здесь — 44 мм.

При этом оптика EF-S несовместима с камерами, имеющими байонеты EF из-за разного формата и отличия в строении.

Байонеты K

Универсальные крепления пленочной и цифровой техники Pentax с рабочими отрезками 45,5 мм и матрицами 36 × 24 мм. С байонетами такого типа выпускают камеры и другие производители, например, Samsung. Современные модели камер с К-байонетами поддерживают автофокусные объективы.

Байонеты A и E

Байонетное крепление A представлено в зеркальных камерах, а E — во всех беззеркалках Sony из линеек Minolta и Alpha NEX. Рабочий отрезок у элементов A — 44,5, E — 18 мм. Крепежные системы применяют в компактных камерах, а также зеркалках Sony и Konica Minolta.

Байонеты NX

Крепежи объективов беззеркальных фотокамер Samsung серии NX с матрицей 23,4 × 15,6 мм и рабочим отрезком 25,5 мм. Обеспечивает электронное соединение между линзой и камерой для настройки диафрагмы, баланса белого, уровня освещенности и выдержки.

Байонеты M

Системы представляют четырехлепестковые элементы для зеркальных и пленочных фотоаппаратах Leica с рабочими отрезком 28,5 мм.

Байонеты Four Thirds System (4:3)

Стандарт крепления с соотношением сторон 4:3 предусмотрен в цифровых зеркалках Olympus и Kodak. По типу — это трехлепестковый байонет с рабочим отрезком 38,67 см и размером сенсора 17,3 × 13 мм. Байонет этого вида поддерживает оптика Sanyo, Fujifilm, Leica, Panasonic.

Байонеты Micro Four Thirds System (4:3)

Стандарт разработан брендами Olympus, Panasonic для производства совместимой фототехники и оптики. Байонеты Micro имеют уменьшенные рабочие отрезки — 20 мм, поэтому несовместимы со стандартными вариантами. Присоединение возможно только через специальные переходники.

При выборе сменного объектива для фотоаппарата важно обращать внимание не только на совместимость байонетов, но и на параметры матрицы. Стоит посмотреть на тип камеры — полнокадровый или с кроп-фактором. На полнокадровые камеры можно устанавливать кропнутые объективы, но это повлияет на качество фотосъемки. А вот оптика, рассчитанная на полный кадр, вполне подходит для кропа.

Как подобрать объектив

Поскольку байонет есть и на камерах, и на объективах, при выборе стоит ориентироваться на их совместимость. Перед покупкой лучше уточнить, под какие байонеты подходит выбранная оптика. Обычно производители отображают характеристики оптики в технической документации.

Разобраться также поможет маркировка, нанесенная на поверхность объектива. Такие же обозначения обычно наносят и на кольцо байонета фотоаппарата.

В обозначениях объективов Sony с байонетом E присутствует маркировка SEL, а с соединением A — SAL.
Объективы Canon маркируются буквами EF/EF–S. Оптика для камер серии EOS M обозначается EF-M и M. Эти объективы предназначены только для установки на фототехнику представленной линейки.
Сменные объективы Nikon имеют буквенное обозначение F. Автофокусным объективам требуется особый отверточный привод, что стоит учитывать при выборе. На камерах с байонетами без «отвертки» функция автофокуса будет неактивна.
Объективы Pentax изготавливают как с металлическими, так и с пластиковыми байонетными креплениями. Облегченные модели из пластика маркируются буквой L, а варианты с байонетами из металла — DA и FA.

Резюме

Итак, байонет фотоаппарата — это крепежная часть, с помощью которой камера механически и электронного объединяется с объективом. Устанавливать на фотооборудование с байонетным соединением можно только подходящую по типу оптику. В этом случае фокусировка, стабилизация и другие функции будут работать полноценно и исправно, а качество готовых снимков порадует.

При покупке сменного объектива для фотокамеры важно смотреть на маркировку, а также учитывать разновидность байонета.
